plantuml

pumlMindmap (puml思维导图)

pumlWBS (puml工作分解图)

ActivityDiagram (活动图)

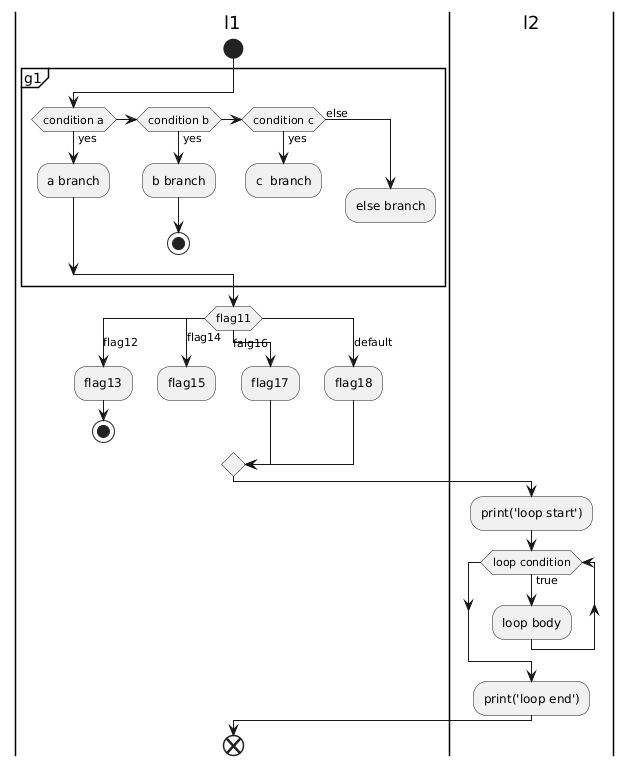

列表形式

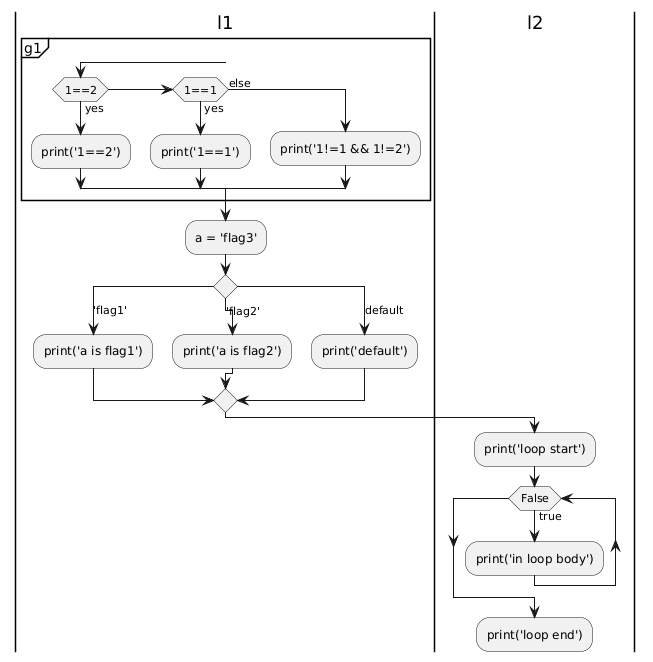

python/缩进形式

语法类似python，用代码块转成列表再转换也是可以的

其中也可以用region注释在code2list的过程中表示缩进

region注释是一种多语言通用的语法，在多种IDE上均支持。这样写能够让代码完全合法 (是的，下面的代码能正确在python中运行)

仅生成对应文本

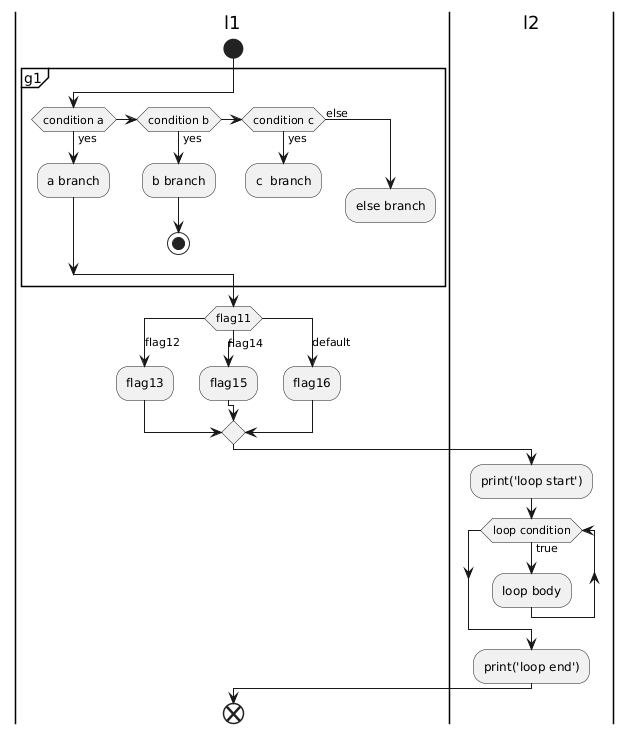

@startuml
|l1|
|l2|
|l1|
|l1|
group g1
  if (condition a) then (yes)
    :a branch;
  else if(condition b) then (yes)
    :b branch;
  else (else)
    :else branch;
  endif
endgroup
switch (flag11)
case (flag12)
  :flag13;
case (flag14)
  :flag15;
case (default)
  :flag16;
endswitch
|l2|
:print('loop start');
while (loop condition) is (true)
  :loop body;
endwhile
:print('loop end');
|l1|
@enduml

其他扩展

关键字

• 组类：lane group partition
• 主要流程控制类：if elif else, switch match case default, while
• 其他：start, stop kill detach end, break, fork, frok again, end fork, end merge

这本质上是plantuml活动图的一种语法封装，可以见plantuml文档并配置生成文本，来调试或获取一些有用信息：https://plantuml.com/zh/activity-diagram-beta
